Fius DC siri HSFJ500 Westking
direka untuk menawarkan perlindungan yang boleh dipercayai untuk pelbagai sistem kuasa. Fius ini ialah fius bertindak pantas silinder bersambung bolt yang sesuai untuk peranti semikonduktor seperti penyongsang, penerus dan penukar, serta peranti bateri dan motor. Mereka mendapati aplikasi mereka dalam industri seperti transit kereta api dan stesen pengecasan.
Fius DC siri HSFJ500 Westking
menawarkan tindak balas tindakan pantas, kenaikan suhu rendah dan penggunaan kuasa, prestasi anti-getaran yang baik, perlindungan litar pintas yang boleh dipercayai, dan pemasangan yang mudah. Ciri-ciri ini menyediakan perlindungan sistem kuasa yang komprehensif untuk prestasi dan keselamatan yang optimum.

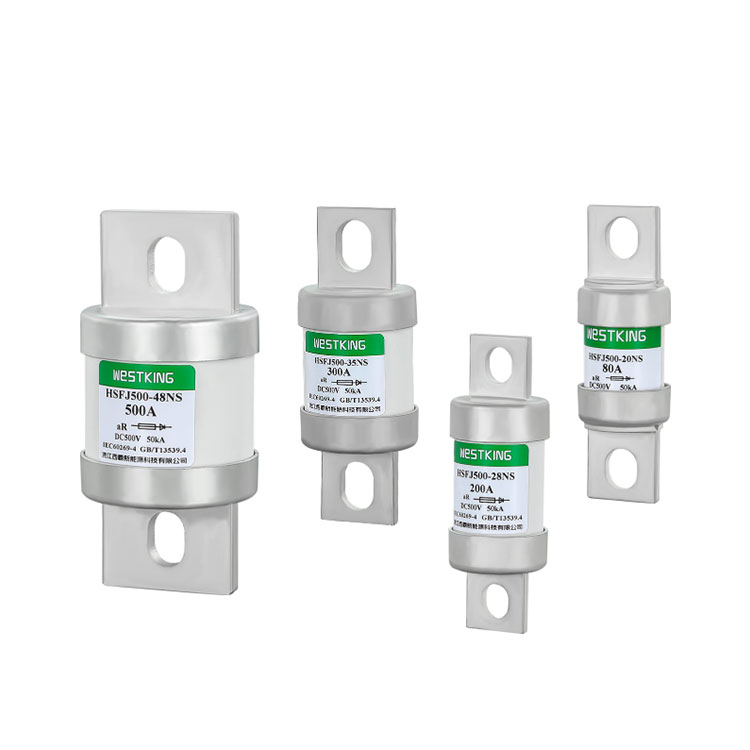

taip | Voltan terkadar | Nilai arus |

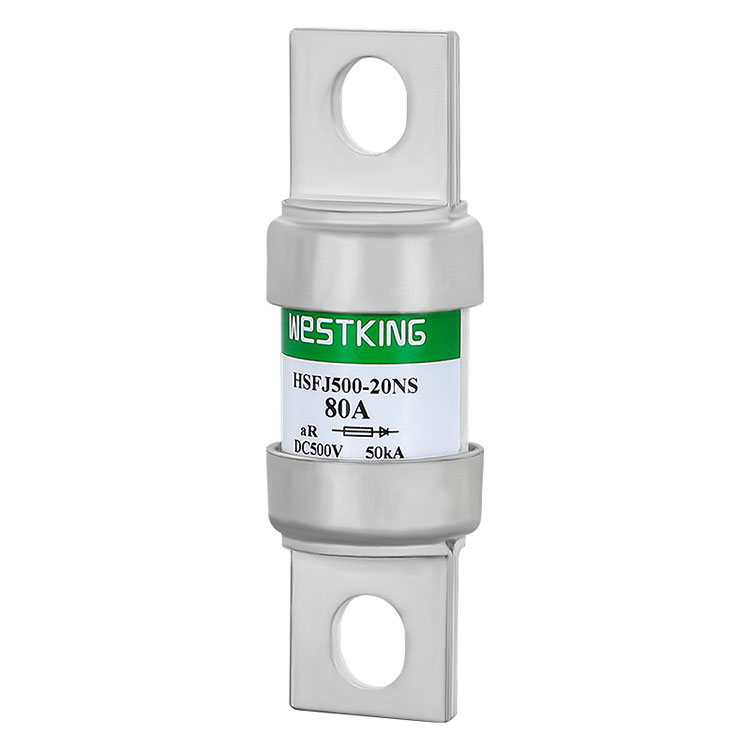

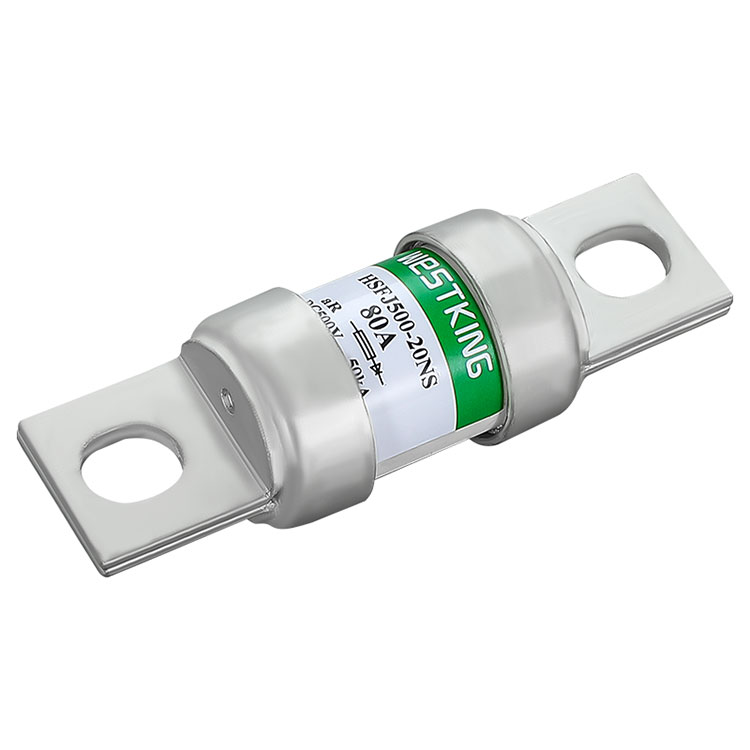

HSFJ500-20-NS-(Amp) | 500VDC/750VAC | 50A,60A,70A,80A,100A,125A,150A |

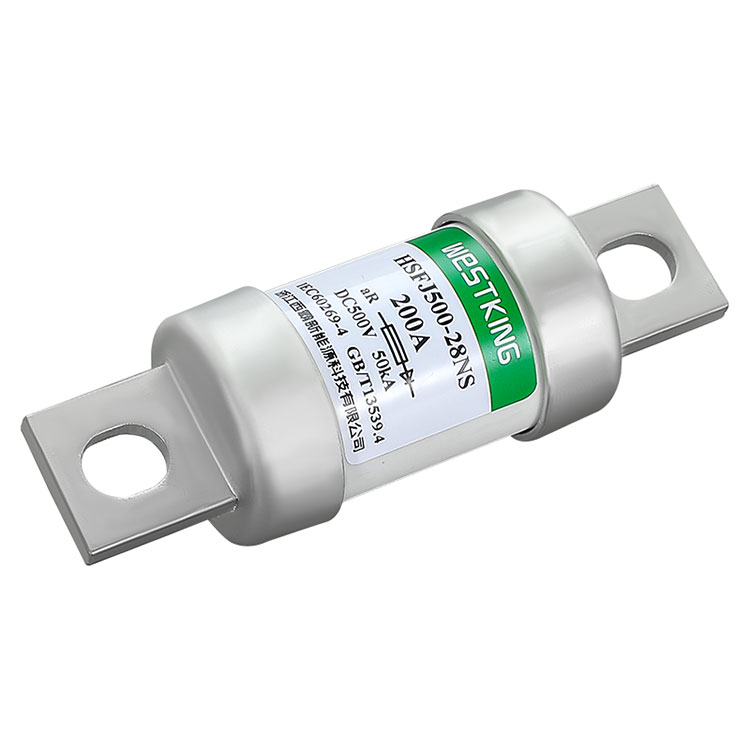

HSFJ500-28-NS-(Amp) | 500VDC/750VAC | 100A,125A,150A,175A,200A,250A |

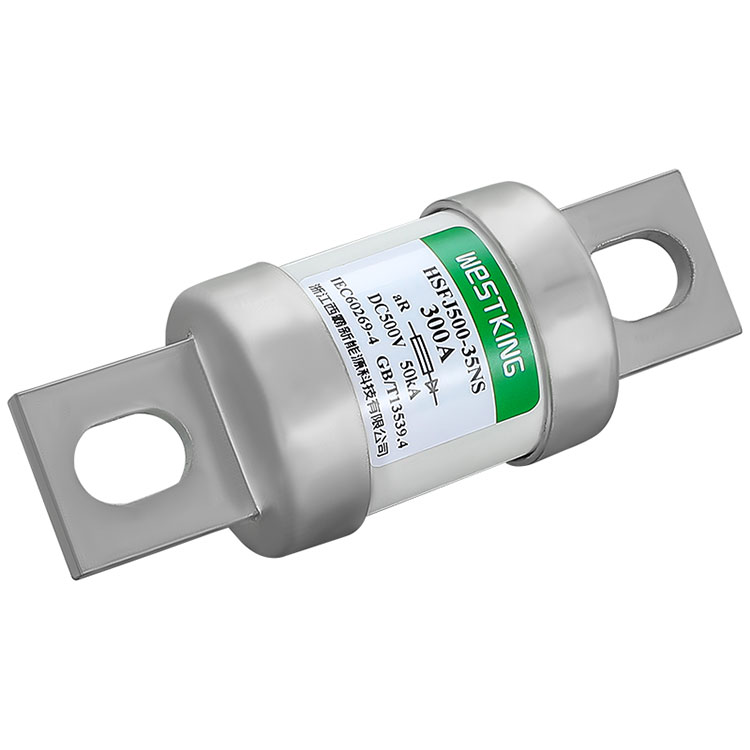

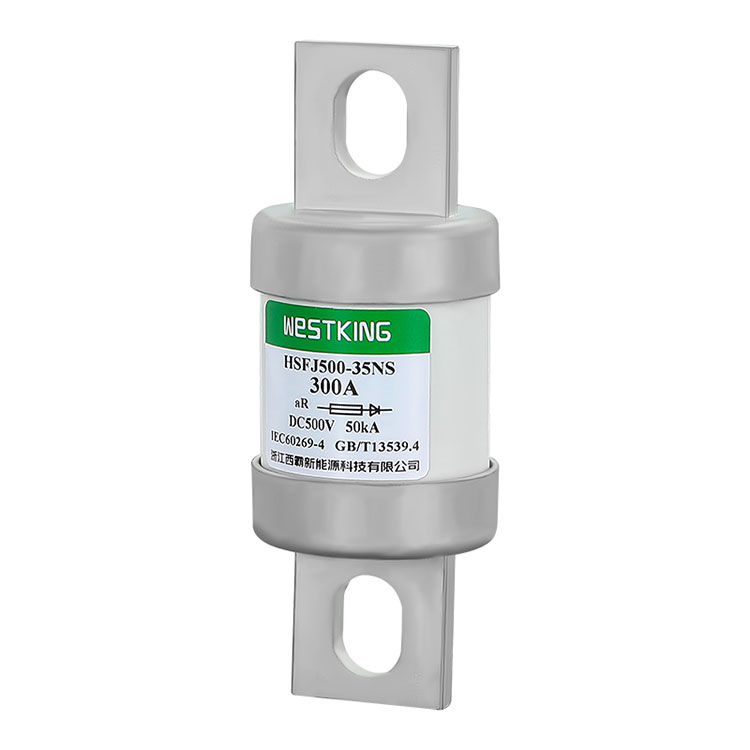

HSFJ500-35-NS-(Amp) | 500VDC/750VAC | 200A,250A,300A,350A,400A |

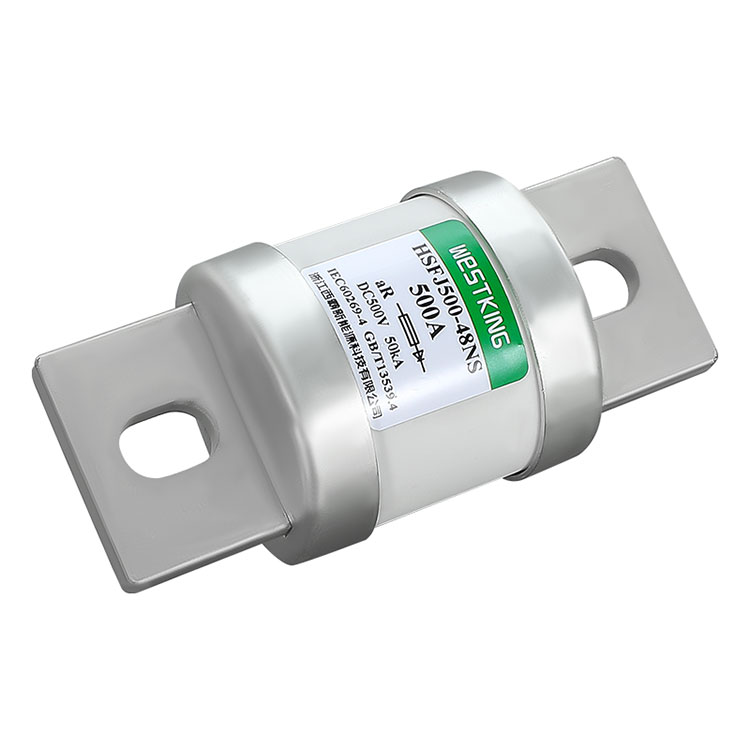

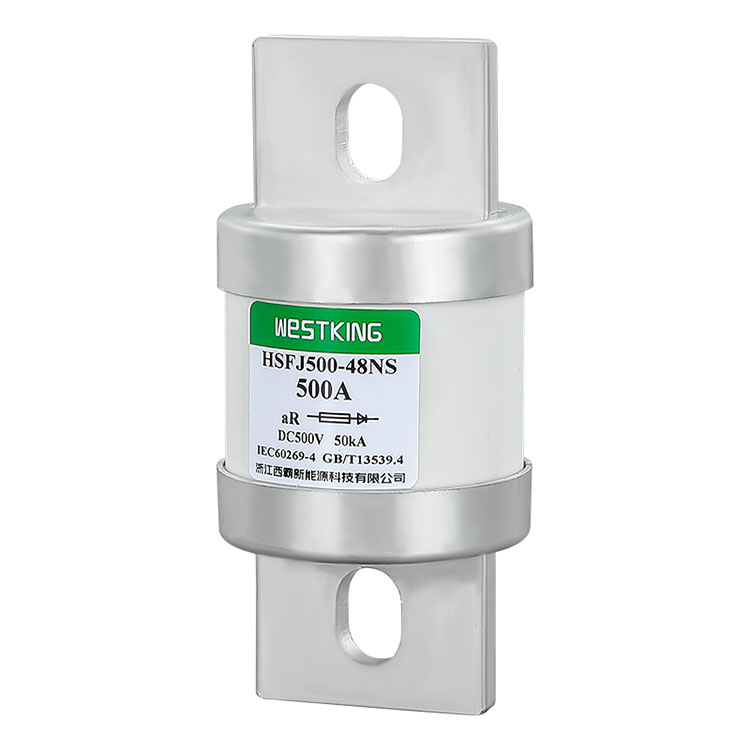

HSFJ500-48-NS-(Amp) | 500VDC/750VAC | 300A,350A,400A,450A,500A,550A,600A |
Kategori penggunaan:aR
Kapasiti pecah berkadar: 50kA
IEC/EN 60269-4
Mematuhi RoHS
Potongan Kuasa Pantas: Fius bertindak pantas menyediakan penamatan arus yang cepat, meminimumkan kerugian kemalangan.
Kebolehpercayaan: Reka bentuk bersambung bolt meningkatkan kestabilan dan kebolehpercayaan dalam persekitaran yang keras.
Pemasangan Mudah: Reka bentuk fius bersambung bolt standard untuk pemasangan dan penyelenggaraan yang mudah.
Kebolehgunaan Luas: Serasi dengan pelbagai peralatan kuasa, termasuk bas biasa DC, penukar/penerus kuasa pemacu DC, pemula voltan terkurang dan penyongsang daya tarikan voltan tinggi.
Keselamatan: Lindungi peralatan dan kakitangan semasa kerosakan.
Kesedaran Alam Sekitar: Bahan mesra alam yang digunakan dalam pembuatan.
Kecekapan Tenaga: Kelajuan pemotongan kuasa tinggi menyumbang kepada penjimatan tenaga.
Siri WESTKING'S HSFJ500 bagi fius berkelajuan tinggi yang disambungkan dengan bolt gaya Amerika Utara direka terutamanya untuk perlindungan bas biasa DC, penukar/penerus kuasa pemacu DC, pemula voltan terkurang dan penyongsang cengkaman voltan tinggi.
Fius ini memainkan peranan penting dalam sistem elektrik, kerana ia boleh memotong bekalan kuasa dengan cepat dalam kes beban arus atau litar pintas.
• is09001 iatf16949
China
taip | I2t(A2s) | Kehilangan kuasa 1.0 In(w) | Bolt / tork pemasangan | |
Meleleh | Membersihkan | |||
HSFJ500-20-LS-50A | 120 | 360 | 8.0 | Pasang bolt M8 Tork pemasangan yang disyorkan 12.0 N▪m |
HSFJ500-20-LS-60A | 220 | 600 | 10.0 | |
HSFJ500-20-LS-70A | 340 | 950 | 14.0 | |
HSFJ500-20-LS-80A | 450 | 1500 | 17.0 | |
HSFJ500-20-LS-100A | 760 | 2800 | 20.5 | |
HSFJ500-20-LS-125A | 1140 | 4600 | 25.0 | |
HSFJ500-20-LS-150A | 2050 | 6460 | 30.0 |
taip | I2t(A2s) | Kehilangan kuasa 1.0 In(w) | Bolt / tork pemasangan | |
Meleleh | Membersihkan | |||
HSFJ500-28-NS-100A | 450 | 2100 | 17.0 | Pasang bolt M8 Tork pemasangan yang disyorkan 12.0 N▪m |
HSFJ500-28-NS-125A | 750 | 3300 | 23.5 | |
HSFJ500-28-NS-150A | 1000 | 4500 | 28.0 | |
HSFJ500-28-NS-175A | 1300 | 6000 | 33.0 | |
HSFJ500-28-NS-200A | 2250 | 11100 | 38.5 | |
HSFJ500-28-NS-250A | 4900 | 21500 | 46.0 |
taip | I2t(A2s) | Kehilangan kuasa 1.0In(w) | Bolt / tork pemasangan | |
Meleleh | Membersihkan | |||
HSFJ500-35-NS-200A | 2250 | 11100 | 37.0 | Pasang bolt M10 Tork pemasangan yang disyorkan 20.0 N▪m |
HSFJ500-35-NS-250A | 6100 | 30000 | 40.0 | |
HSFJ500-35-NS-300A | 8600 | 48000 | 48.0 | |
HSFJ500-35-NS-350A | 12500 | 70500 | 57.5 | |
HSFJ500-35-NS-400A | 18000 | 91000 | 64.0 |
taip | I2t(A2s) | Kehilangan kuasa 1.0In(w) | Bolt / tork pemasangan | |
Meleleh | Membersihkan | |||
HSFJ500-48-NS-300A | 10600 | 45000 | 47.0 | Pasang bolt M10 Tork pemasangan yang disyorkan 20.0 N▪m |
HSFJ500-48-NS-350A | 14000 | 67000 | 55.0 | |
HSFJ500-48-NS-400A | 18500 | 96000 | 63.5 | |
HSFJ500-48-NS-450A | 22500 | 116000 | 72.0 | |
HSFJ500-48-NS-500A | 28000 | 140000 | 81.5 | |
HSFJ500-48-NS-550A | 32500 | 176000 | 92.5 | |
HSFJ500-48-NS-600A | 37500 | 195000 | 105.0 |
Suhu ambien:
Keadaan operasi biasa: Suhu ambien maksimum tidak melebihi 40°C; Suhu purata 24 jam tidak melebihi 35°C, dan nilai purata yang diukur dalam setahun adalah lebih rendah daripada ini; suhu ambien minimum tidak di bawah -5°C.
Keadaan operasi yang dibenarkan: -40°C hingga 85°C.
Ketinggian:
Keadaan operasi biasa: Ketinggian pemasangan tidak melebihi 2000m.
Keadaan operasi yang dibenarkan: 2000m hingga 4500m.
Keadaan atmosfera:
Keadaan operasi biasa: Udara bersih, kelembapan relatif tidak melebihi 50% pada 40°C; kelembapan yang lebih tinggi dibenarkan pada suhu yang lebih rendah; di bawah keadaan ini, pemeluwapan sederhana mungkin berlaku sekali-sekala disebabkan oleh perubahan suhu.
Keadaan operasi yang dibenarkan: Kelembapan relatif tidak melebihi 95% tanpa pemeluwapan yang jelas.
Syarat Pemasangan:
FIUS WESTKING perlu dipasang secara mendatar atau menegak mengikut keadaan sebenar. Semasa memasang, pastikan kelegaan elektrik tidak kurang daripada 8mm dan jarak rayapan tidak kurang daripada 10mm. Syarat pemasangan adalah seperti berikut:
a) Di tempat yang tiada gegaran dan kesan getaran yang ketara;
b) Dalam media tanpa bahaya letupan dan tidak mengandungi gas atau habuk yang boleh menghakis logam dan memusnahkan penebat;
c) Di tempat tanpa hujan, salji, atau pencerobohan ais.
Pembungkusan dan Penyimpanan:
Pembungkusan: Kotak dalam kertas beralun, kadbod luar, dengan hujan, lembapan, dan tanda keselamatan yang rapuh.
Penyimpanan: Suhu -40°C hingga 40°C; kelembapan relatif tidak melebihi 70% pada 40°C, 80% pada 30°C, dan 90% pada 20°C di bawah; kalis air, elakkan sentuhan dengan air cecair dan ubah bentuk akibat penyerapan lembapan; tahan api.
Penggunaan dan Penyelenggaraan:
FIUS WESTKING hendaklah sentiasa dibersihkan dan diselenggara oleh kakitangan yang berdedikasi, memeriksa status pengikat, dan memastikan operasi yang selamat. Apabila elemen fius cair, gantikannya dengan fius dengan spesifikasi yang sama, dan beri perhatian untuk mengeluarkan habuk dan bahan cemar lain dari pangkalan.
