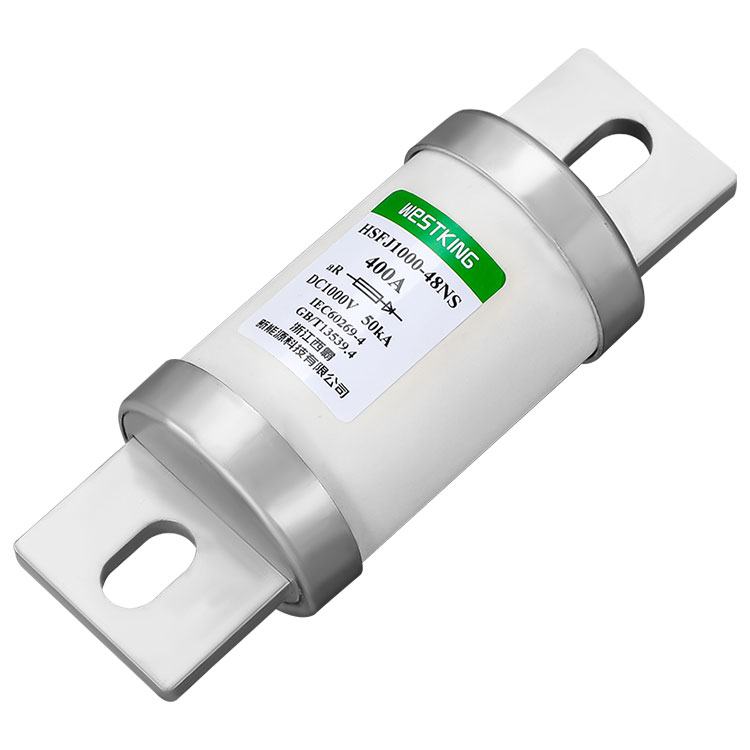

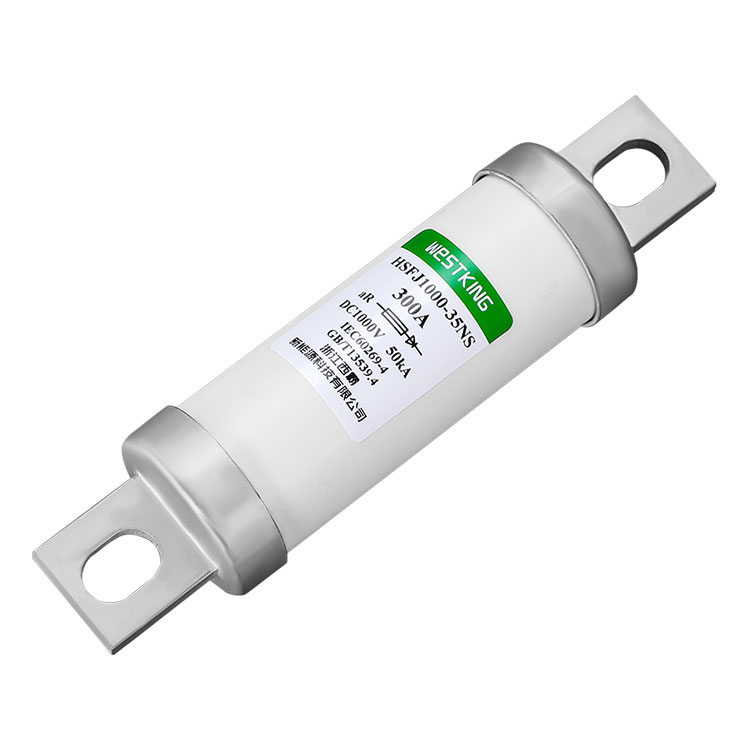

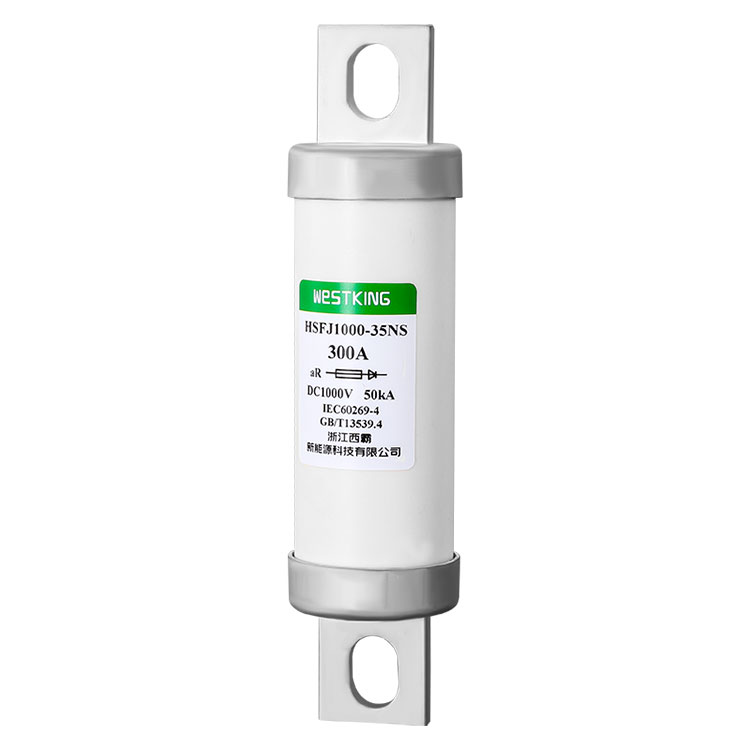

Fius DC siri HSFJ1000 Westking
direka untuk memberikan perlindungan yang boleh dipercayai untuk pelbagai sistem kuasa. Fius ini berbentuk silinder, fius bertindak pantas yang disambungkan dengan bolt, menjadikannya sesuai untuk digunakan dalam aplikasi berkuasa tinggi. Ia sesuai untuk melindungi peranti semikonduktor seperti penyongsang, penerus dan penukar, serta peranti bateri dan motor. Fius ini biasanya digunakan dalam industri seperti transit rel dan stesen pengecasan, di mana tahap kuasa dan kebolehpercayaan yang tinggi adalah penting.
Fius DC siri HSFJ1000 WESTKING direka untuk menawarkan pelbagai faedah, termasuk tindak balas tindakan pantas, kenaikan suhu rendah dan prestasi anti-getaran yang baik. Ciri-ciri ini memastikan fius boleh melindungi sistem kuasa dan peranti yang disambungkan kepadanya dengan berkesan daripada keadaan litar pintas dan arus lebih. Fius juga mudah dipasang dan diselenggara, menjadikannya pilihan praktikal untuk pelbagai aplikasi.
taip | Voltan terkadar | Nilai arus |
HSFJ1000-35-NS-(Amp) | 1000VDC/1250VAC | 100A,150A,200A,250A,300A |
HSFJ1000-48-NS-(Amp) | 1000VDC/1250VAC | 300A,350A,400A,450A,500A |
Kategori penggunaan:aR
Kapasiti pecah berkadar: 50kA
IEC/EN 60269-4
Mematuhi RoHS
Potongan Kuasa Pantas: Fius bertindak pantas menyediakan penamatan arus yang cepat, meminimumkan kerugian kemalangan.
Kebolehpercayaan: Reka bentuk bersambung bolt meningkatkan kestabilan dan kebolehpercayaan dalam persekitaran yang keras.
Pemasangan Mudah: Reka bentuk fius bersambung bolt standard untuk pemasangan dan penyelenggaraan yang mudah.
Kebolehgunaan Luas: Serasi dengan pelbagai peralatan kuasa, termasuk bas biasa DC, penukar/penerus kuasa pemacu DC, pemula voltan terkurang dan penyongsang daya tarikan voltan tinggi.
Keselamatan: Lindungi peralatan dan kakitangan semasa kerosakan.
Kesedaran Alam Sekitar: Bahan mesra alam yang digunakan dalam pembuatan.
Kecekapan Tenaga: Kelajuan pemotongan kuasa tinggi menyumbang kepada penjimatan tenaga.
Siri WESTKING'S HSFJ1000 bagi fius berkelajuan tinggi bersambung bolt gaya Amerika Utara direka terutamanya untuk perlindungan bas biasa DC, penukar/penerus kuasa pemacu DC, pemula voltan terkurang dan penyongsang cengkaman voltan tinggi.
Fius ini memainkan peranan penting dalam sistem elektrik, kerana ia boleh memotong bekalan kuasa dengan cepat dalam kes beban arus atau litar pintas.
Ciri ini memastikan keselamatan peralatan dan mengelakkan kerosakan, menjadikannya bahagian yang sangat diperlukan dalam pelbagai sistem kuasa.
• is09001 iatf16949
China
taip | I2t(A2s) | Kehilangan kuasa 1.0In(w) | Bolt / tork pemasangan | |
Meleleh | Membersihkan | |||
HSFJ1000-35-NS-100A | 2400 | 12700 | 18.0 | Pasang bolt M10 Tork pemasangan yang disyorkan 20.0 N▪m |
HSFJ1000-35-NS-150A | 5100 | 26500 | 28.0 | |
HSFJ1000-35-NS-200A | 16100 | 61500 | 41.0 | |
HSFJ1000-35-NS-250A | 25300 | 115000 | 48.0 | |
HSFJ1000-35-NS-300A | 27000 | 165000 | 53.0 |
taip | I2t(A2s) | Kehilangan kuasa 1.0In(w) | Bolt / tork pemasangan | |
Meleleh | Membersihkan | |||
HSFJ1000-48-NS-300A | 27100 | 16500 | 53.0 | Pasang bolt M10 Tork pemasangan yang disyorkan 20.0 N▪m |
HSFJ1000-48-NS-350A | 43000 | 232000 | 60.0 | |
HSFJ1000-48-NS-400A | 72000 | 325000 | 65.0 | |
HSFJ1000-48-NS-450A | 79000 | 32000 | 79.0 | |
HSFJ1000-48-NS-500A | 10600 | 370000 | 90.0 |
Suhu ambien:
Keadaan operasi biasa: Suhu ambien maksimum tidak boleh melebihi 40°C, dan suhu purata 24 jam tidak boleh melebihi 35°C. Purata suhu yang diukur sepanjang tahun hendaklah lebih rendah daripada ini, dan suhu ambien minimum tidak boleh di bawah -5°C.
Keadaan operasi yang dibenarkan: -40°C hingga 85°C.
Ketinggian:
Keadaan operasi biasa: Ketinggian pemasangan tidak boleh melebihi 2000m.
Keadaan operasi yang dibenarkan: 2000m hingga 4500m.
Keadaan atmosfera:
Keadaan operasi biasa: Udara bersih dengan kelembapan relatif tidak melebihi 50% pada 40°C. Kelembapan yang lebih tinggi dibenarkan pada suhu yang lebih rendah, dan pemeluwapan sederhana mungkin berlaku sekali-sekala disebabkan oleh perubahan suhu.
Keadaan operasi yang dibenarkan: Kelembapan relatif tidak melebihi 95% tanpa pemeluwapan yang jelas.
Syarat Pemasangan:
FIUS WESTKING perlu dipasang secara mendatar atau menegak mengikut keadaan sebenar. Pastikan kelegaan elektrik tidak kurang daripada 8mm dan jarak rayapan tidak kurang daripada 10mm. Syarat pemasangan adalah seperti berikut:
a) Di tempat yang tiada gegaran dan kesan getaran yang ketara;
b) Dalam media tanpa bahaya letupan dan tidak mengandungi gas atau habuk yang boleh menghakis logam dan memusnahkan penebat;
c) Di tempat tanpa hujan, salji, atau pencerobohan ais.
Pembungkusan dan Penyimpanan:
Pembungkusan: Kotak dalam kertas beralun, kadbod luar, dengan hujan, lembapan, dan tanda keselamatan yang rapuh.
Penyimpanan: Suhu -40°C hingga 40°C; kelembapan relatif tidak melebihi 70% pada 40°C, 80% pada 30°C, dan 90% pada 20°C di bawah; kalis air, elakkan sentuhan dengan air cecair dan ubah bentuk akibat penyerapan lembapan; tahan api.
Penggunaan dan Penyelenggaraan:
FIUS WESTKING hendaklah sentiasa dibersihkan dan diselenggara oleh kakitangan yang berdedikasi, memeriksa status pengikat, dan memastikan operasi yang selamat. Apabila elemen fius cair, gantikannya dengan fius dengan spesifikasi yang sama, dan beri perhatian untuk mengeluarkan habuk dan bahan cemar lain dari pangkalan.
