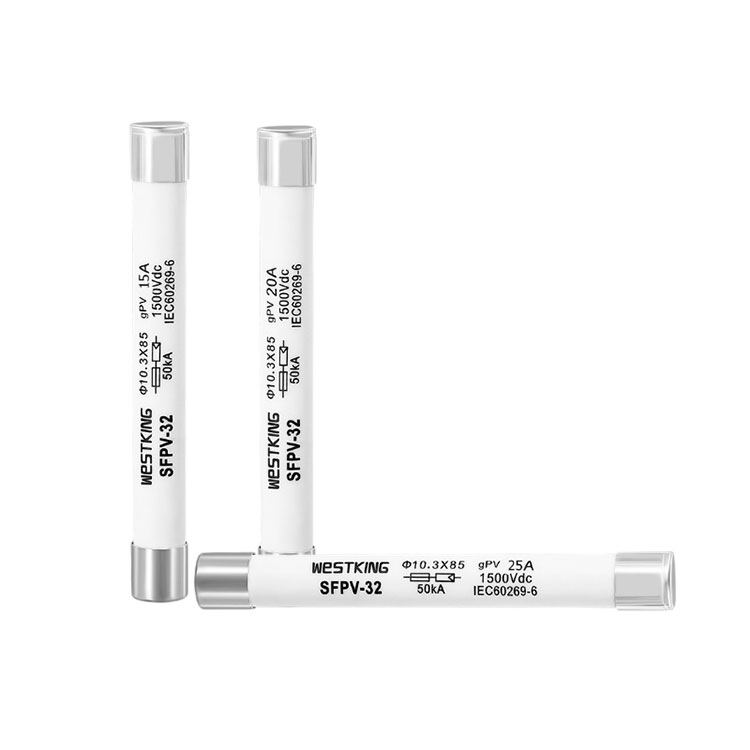

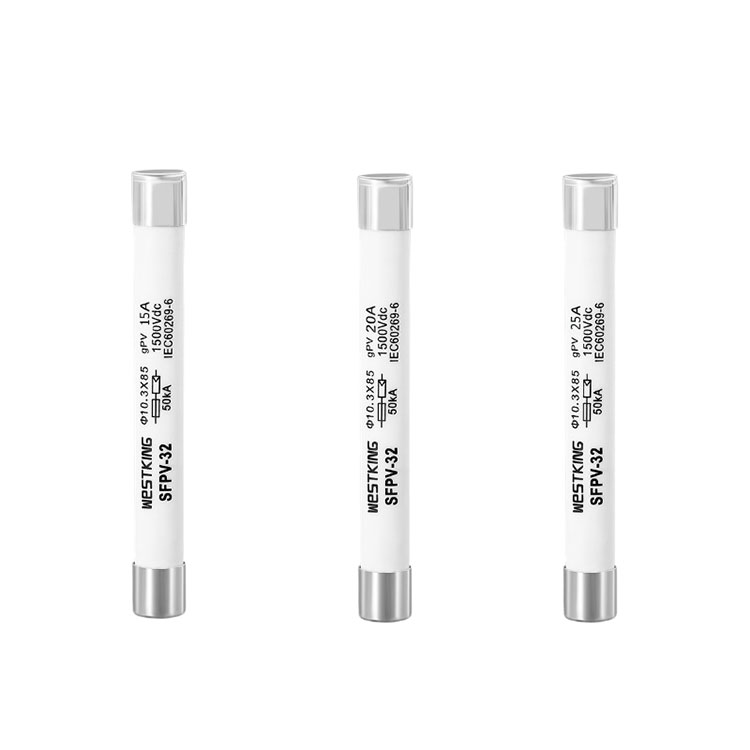

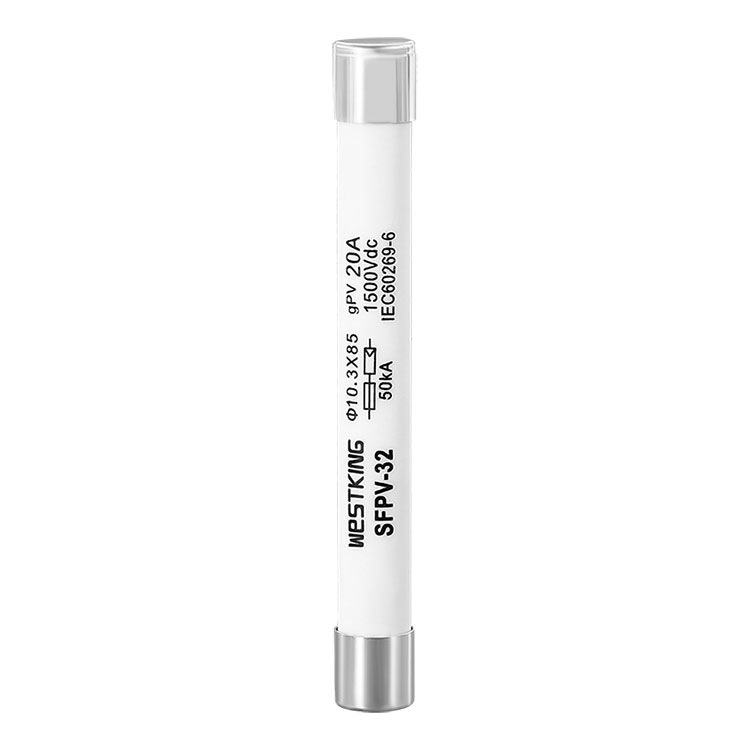

Pautan Fius 10x85mm GPV 1500VDC

Dicipta untuk menahan keadaan ketat sistem fotovoltaik, siri fius SOLAR 10X85mm Fotovoltaik (PV) WESTKINGPautan Fius 10x85mm GPV 1500VDCberdiri sebagai bukti ketahanan. Fius ini telah menjalani ujian kitaran yang meluas dan mempunyai pensijilan TUV dan CE, membuktikan kebolehpercayaan dan pematuhannya dengan piawaian industri.

Hantar Pertanyaan

Penerangan Produk

Siri fius SOLAR 10X85mm Fotovoltaik (PV) WESTKING direka khusus untuk menahan suhu yang keras dan kitaran semasa sistem fotovoltaik. Fius ini telah menjalani ujian kitaran yang ketat dan telah mendapat pensijilan TUV dan CE. Penutup logam di kedua-dua hujungnya dirawat dengan penyaduran perak, dan bahagian seramik diperbuat daripada seramik alumina tinggi, memastikan rintangan kepada voltan tinggi dan arka tinggi. Fius berkadar 1500VDC ini direka untuk kapasiti pecah minimum yang rendah pada 1.35 kali arus undian, membolehkan gangguan litar selamat di bawah keadaan arus kerosakan rendah biasa.

Pautan Fius 10x85mm GPV 1500VDCData teknikal

•Voltan terkadar:	1500Vdc atau 1200Vdc
•Arus ternilai:	2A...25A
•Kategori penggunaan:	gPV
•Kapasiti pecah yang dinilai:	50 kA
•Penilaian gangguan minimum:	1,35·Masuk
•Arus tidak bercantum:	1,13·Dalam
•Suhu storan:	-40°C ... 90°C
•Suhu Operasi :	-40°C ... 85°C

Piawaian

IEC/EN 60269-1 Pautan fius – keperluan am

IEC/EN 60269-6 Pautan fius untuk sistem fotovoltan suria

Pautan fius fotovoltaik UL248-19

Mematuhi RoHS

Pautan Fius 10x85mm GPV 1500VDCCIRI-CIRI/KELEBIHAN UTAMA

Menahan kejutan semasa

Bertolak ansur dengan persekitaran suhu tinggi dan rendah

Kenaikan suhu rendah, jangka hayat yang panjang

Memastikan prestasi yang boleh dipercayai walaupun dalam suhu yang melampau

Pautan Fius 10x85mm GPV 1500VDCPERMOHONAN

Perlindungan dalam talian untuk modul PV Serasi dengan penyongsang dan pengawal cas bateri

Sesuai untuk aplikasi kotak penggabung

Berkenaan dengan semua sistem fotovoltaik

Memberi perlindungan pada tahap rentetan/tatasusunan sistem PV

Pautan Fius 10x85mm GPV 1500VDCPensijilan

is09001 iatf16949

TUV CE

asal usul

China

CIRI-CIRI ELEKTRIK

Dinilai Semasa	I2t(A2s)		Kehilangan kuasa（w） 1.0 Dalam	Berat bersih
Dinilai Semasa	Meleleh	Membersihkan	Kehilangan kuasa（w） 1.0 Dalam	Berat bersih
2A	3.5	12	1.5	19g
3A	8	18	1.8
4A	16	35	2
5A	30	66	2.1
6A	46	130	2.3
8A	55	200	2.7
10A	70	270	3.2
12A	95	360	3.5
15A	130	400	4.0
20A	220	750	4.8
25A	350	1000	5.0

ciri t-I

Dimensi (mm)

Pangkalan FUSE yang serasi

carta pekali pembetulan suhu

Penerangan:

1. Fius beroperasi secara normal dalam julat suhu -5°C hingga 40°C, dan tiada pembetulan tambahan diperlukan.

2. Syarat penggunaan yang dibenarkan ialah -40°C hingga 85°C.

3. Dalam julat syarat penggunaan yang dibenarkan, rujuk jadual ini.

Komponen teras fius fotovoltaik Westking, elemen fius, direka dan dibangunkan secara bebas oleh syarikat, dan dihasilkan oleh penekan acuan berketepatan tinggi. Fius mempunyai berbilang saluran sempit, yang memastikan ketepatan fius. Ini berbeza dengan banyak kilang yang menggunakan teknologi pemotongan laser. Prinsip pemotongan laser adalah untuk mencairkan fius pada suhu tinggi, yang menyebabkan fius rosak oleh suhu tinggi sekali, dan mengurangkan hayat perkhidmatannya. Mungkin juga terdapat fenomena pra-lebur dan lebur yang tidak normal. Westking sentiasa mematuhi keselamatan dan kebolehpercayaan sebagai teras, dan menghasilkan fius berkualiti tinggi, membolehkan peningkatan penukaran tenaga yang lebih besar.
