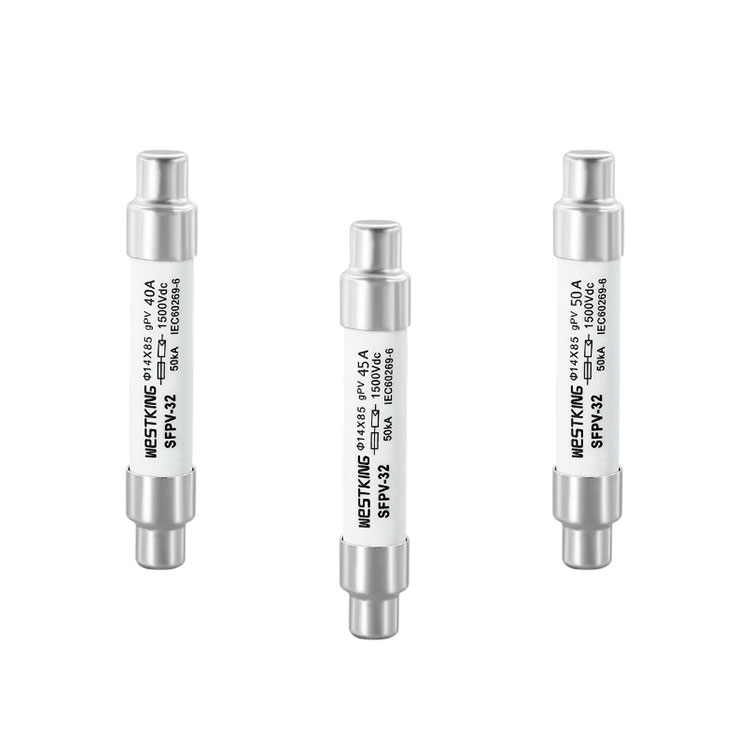

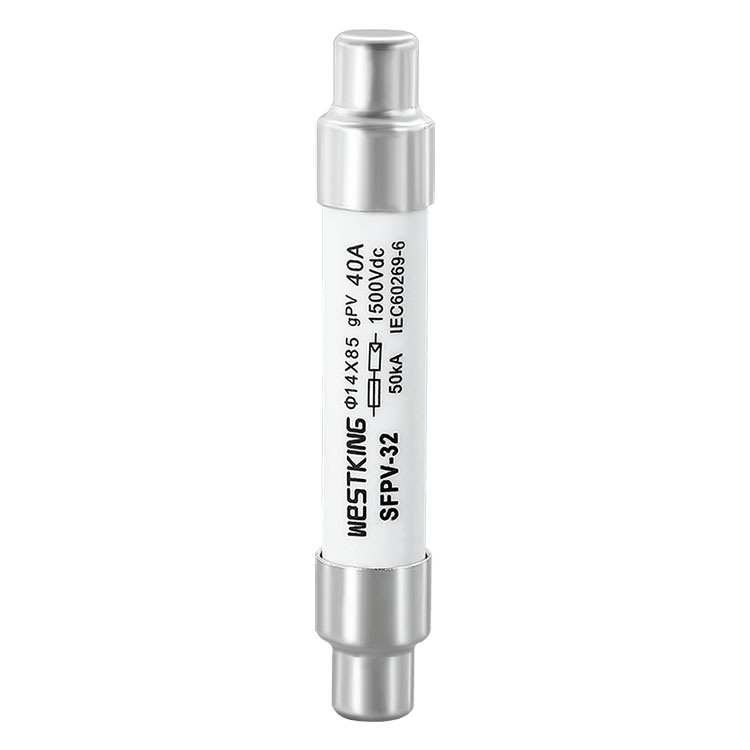

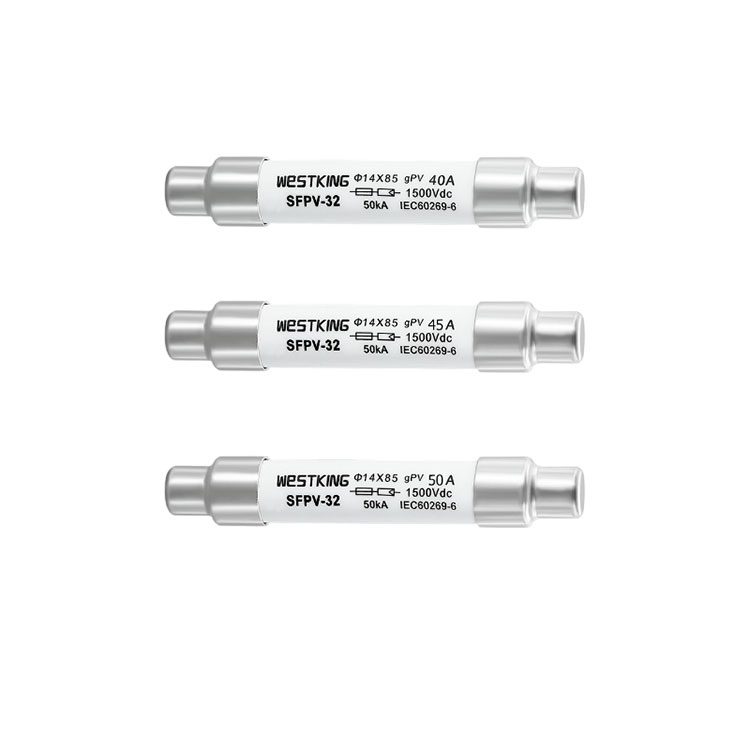

Pautan Fius 10/14x85 GPV 1500VDC

Pengenalan Pautan Fius 10/14x85mm gPV 1500VDCPautan Fius 10/14x85 GPV 1500VDCmenandakan lanjutan pengembangan semasa dalam siri pautan Fius 10X85mm. Dengan arus berkadar maksimum 50A, ia berkesan memenuhi keperluan pelbagai loji kuasa fotovoltaik berskala besar. Semua pautan fius berkongsi panjang seragam 85mm dan menggunakan asas fotovoltaik SFPV-32BX, memastikan keserasian lancar dengan siri 10X85mm sedia ada.

Hantar Pertanyaan

Penerangan Produk

Pautan Fius 10/14x85mm gPV 1500VDCPautan Fius 10/14x85 GPV 1500VDCadalah lanjutan pengembangan arus pautan fius 10X85mm, dengan arus undian maksimum 50A. Ini memenuhi permintaan banyak loji kuasa fotovoltaik berskala besar. Semua pautan fius mempunyai panjang 85mm dan menggunakan tapak fotovoltaik yang sama, SFPV-32BX, seperti 10X85mm

Pautan Fius 10/14x85 GPV 1500VDCData teknikal

•Voltan terkadar:	1500Vdc atau 1200Vdc
•Arus ternilai:	25A...50A
•Kategori penggunaan:	gPV
•Kapasiti pecah yang dinilai:	50 kA
•Penilaian gangguan minimum:	1,35·Masuk
•Arus tidak bercantum:	1,13·Dalam
•Suhu storan:	-40°C ... 90°C
•Suhu Operasi :	-40°C ... 85°C

•Jika suhu ambien lebih tinggi daripada 25°C, sila rujuk carta pekali pembetulan suhu fius WESTKING dan manual pengguna.

Pautan Fius 10/14x85 GPV 1500VDCPiawaian

IEC/EN 60269-1 Pautan fius – keperluan am

IEC/EN 60269-6 Pautan fius untuk sistem fotovoltan suria

UL248-19 Pautan fius fotovoltaik

Mematuhi RoHS

Pautan Fius 10/14x85 GPV 1500VDCCIRI-CIRI/KELEBIHAN UTAMA

Lebihan arus berganda rendah boleh dicetuskan

Menggunakan seramik alumina tinggi

Penggunaan kuasa yang rendah

Elemen fius menggunakan Toshiba dari Jepun, dengan ciri peleburan yang stabil

Pautan Fius 10/14x85 GPV 1500VDCPERMOHONAN

Menawarkan perlindungan sebaris untuk modul PV

Ideal untuk aplikasi kotak penggabung

Sesuai untuk digunakan dalam semua sistem fotovoltaik

Menyediakan perlindungan tahap rentetan/tatasusunan untuk sistem PV

Berfungsi dengan lancar dengan penyongsang dan pengawal cas bateri

Pensijilan

is09001 iatf16949

TUV CE

asal usul

China

Pautan Fius 10/14x85 GPV 1500VDCCIRI-CIRI ELEKTRIK

Dinilai Semasa	I2t(A2s)		Kehilangan kuasa（w） 1.0 Dalam	Berat bersih
Dinilai Semasa	Meleleh	Membersihkan	Kehilangan kuasa（w） 1.0 Dalam	Berat bersih
25A	5	16	0.9	31g
30A	380	1400	5.6
32A	390	1800	6.3
35A	410	2000	7.4
40A	460	2450	8.5
45A	530	3200	9.6
50A	600	3800	10.5

ciri t-I

Dimensi (mm)

Pangkalan FUSE yang serasi

carta pekali pembetulan suhu

Penerangan:

1. Fius beroperasi secara normal dalam julat suhu -5°C hingga 40°C, dan tiada pembetulan tambahan diperlukan.

2. Syarat penggunaan yang dibenarkan ialah -40°C hingga 85°C.

3. Dalam julat syarat penggunaan yang dibenarkan, rujuk jadual ini.

Dalam bidang penjanaan kuasa fotovoltaik suria dan loji kuasa fotovoltaik berskala besar, fius berkualiti tinggi WESTKING memainkan peranan yang penting. Sebagai wakil industri fius China, WESTKING menawarkan satu siri fius yang sesuai untuk sistem fotovoltaik, memberikan perlindungan dan kebolehpercayaan yang sangat baik. Fius ini digunakan terutamanya untuk melindungi modul fotovoltaik, penyongsang, kabel dan sistem pengedaran, dengan ciri peleburan pantas yang menghalang kerosakan peralatan dan bahaya keselamatan. Selain itu, fius WESTKING mempunyai arus peleburan yang rendah, mengurangkan kadar kegagalan sistem. Loji kuasa fotovoltaik berskala besar mesti mempertimbangkan faktor seperti kapasiti fius, voltan terkadar, dan kelajuan peleburan apabila memilih fius yang sesuai. Fius WESTKING berkesan mengurangkan kehilangan kerosakan dan meningkatkan kecekapan penjanaan kuasa. Dalam aplikasi praktikal, adalah perlu untuk kerap memeriksa dan menggantikan fius. Apabila industri penjanaan kuasa fotovoltaik global berkembang, permintaan untuk fius berkualiti tinggi akan meningkat. Sebagai pengeluar fius terkemuka di China, WESTKING akan terus meningkatkan prestasi produk untuk memenuhi keperluan fius fotovoltaik yang digunakan dalam keadaan kerja yang lebih kompleks.
