EV bercantum
dihasilkan oleh WESTKING New Energy Technology Co., Ltd. memainkan peranan keselamatan yang penting dalam pelbagai sistem kenderaan elektrik, dengan berkesan menghalang beban litar dan litar pintas, serta memastikan operasi kenderaan elektrik yang selamat. Dengan memilih Sibo New Energy, anda boleh menjalani kehidupan yang lebih baik dan mengembara dengan lebih selamat. Siri EVFUSE, yang dimiliki oleh WESTKIG dan digunakan untuk perlindungan kenderaan elektrik tenaga baharu, memenuhi keperluan kualiti tinggi industri automotif. Walaupun memenuhi aplikasi sistem bateri DC voltan tinggi, ia menyediakan penyelesaian produk yang lebih berkesan dan menjimatkan untuk sistem.

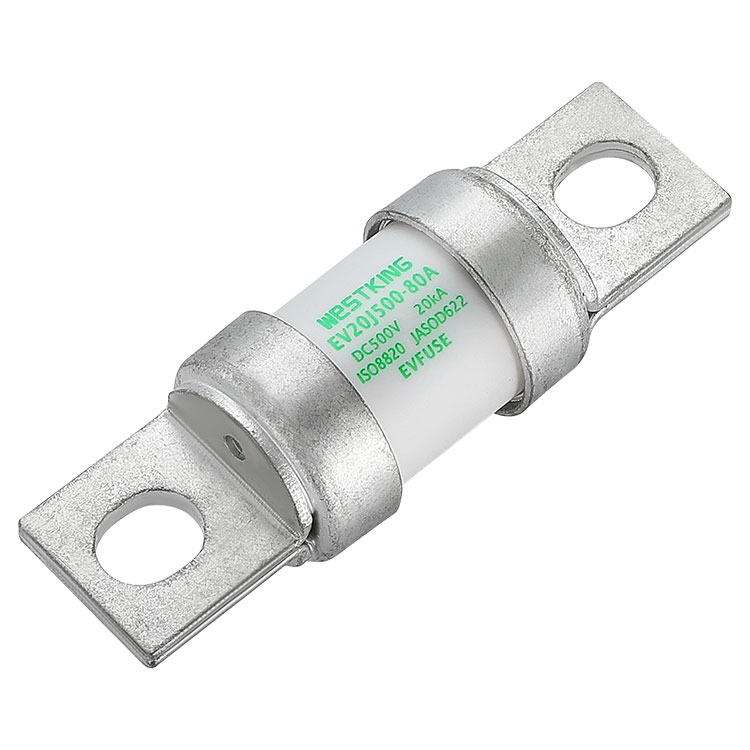

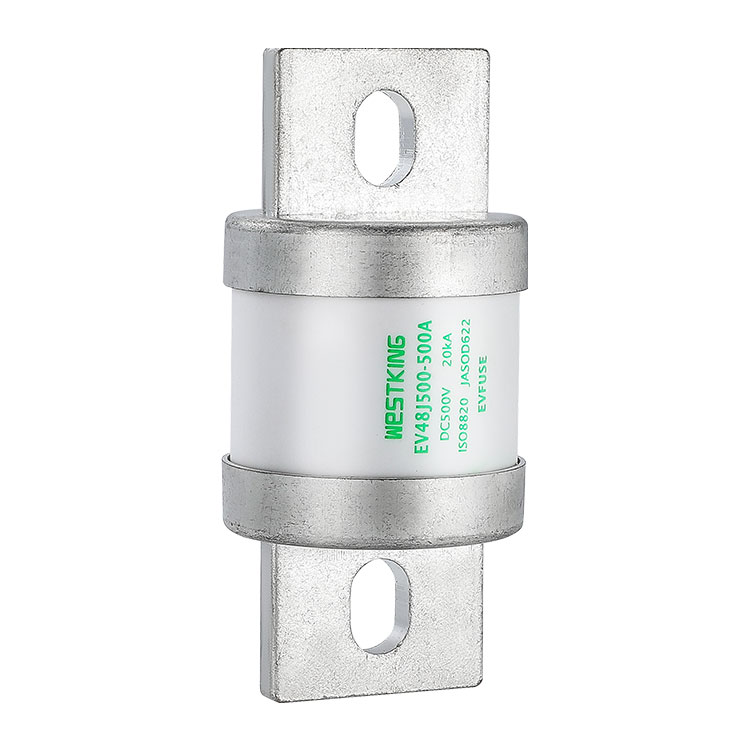

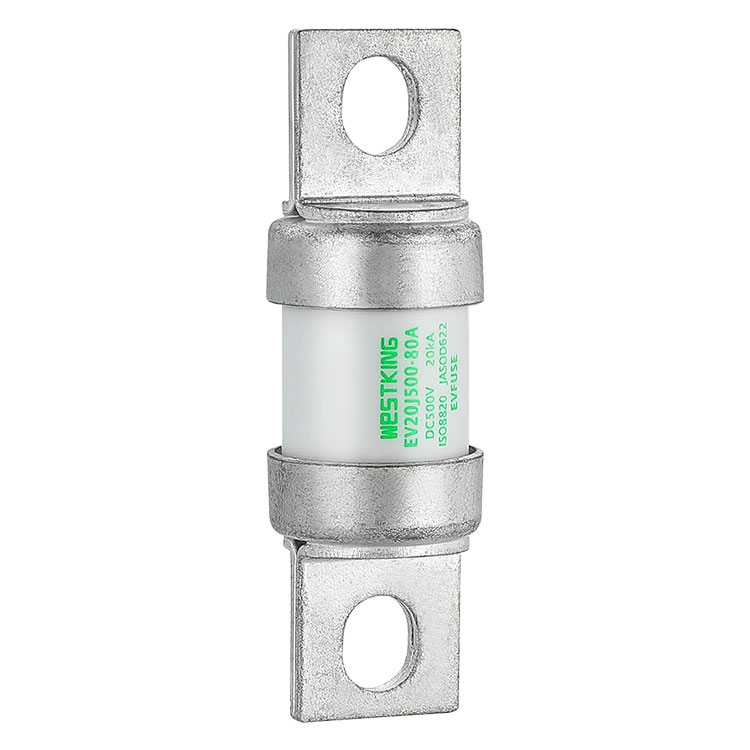

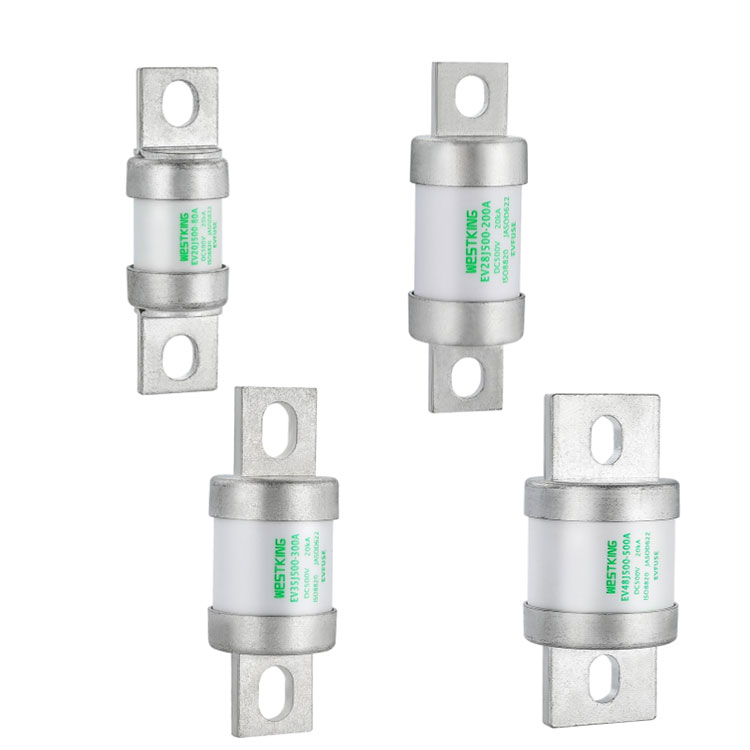

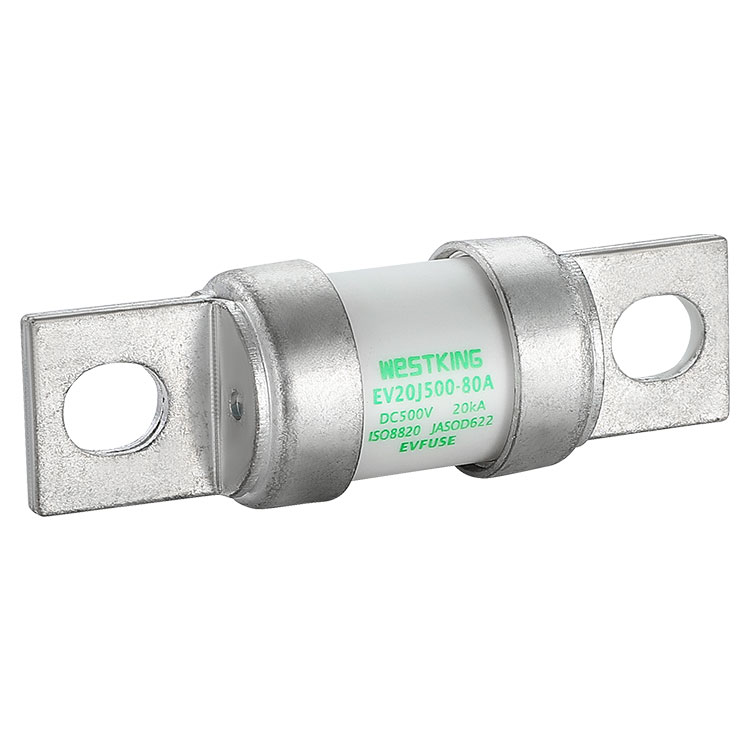

Kenderaan Jalan WESTKING Jenis J Pautan fius tersedia dalam voltan 500VDC dan 750VDC. Ia biasanya digunakan sebagai elemen perlindungan litar utama dalam PDU, dengan arus antara 50A hingga 600A, sesuai untuk model kenderaan yang berbeza. WESTKING EV FUSE juga menggunakan bahan dan teknologi canggih untuk memastikan operasi normalnya dalam persekitaran yang keras seperti suhu tinggi, lembapan dan getaran, dengan itu meningkatkan keselamatan dan kebolehpercayaan kenderaan elektrik.
taip | Voltan terkadar | Dinilai arus |
EV20J500 | 500VDC | 50A-150A |
EV28J500 | 500VDC | 100A-250A |
EV35J500 | 500VDC | 200A-400A |
EV48J500 | 500VDC | 300A-600A |
•Kategori penggunaan: | gEV |
•Kapasiti pecah yang dinilai: | 20 kA |
•Pemalar masa: | 2±0.5ms |
•Arus tidak bercantum: | 1,13·Dalam |
•Suhu ambien : | -40°C ... 125°C |
1- Tiub fius diperbuat daripada seramik alumina 95% keliatan tinggi;
2- Elemen fius dibuat daripada bahan Jepun yang diimport dan menjalani pengecapan yang tepat.
1- Komponen tembaga logam mula-mula diikat dan kemudian dikimpal semula;
2- Pasir kuarza dalaman menggabungkan proses rawatan pengawetan eksklusif WESTKING, yang melindungi daripada detasmen produk dan semburan arka yang dicetuskan oleh kerosakan talian semasa operasi dinamik.
ISO8820-8
DAPATKAN D622
Dikilangkan di bawah sistem kualiti ITAF16949 untuk mematuhi keperluan automotif
mematuhi RoHS
Pengisytiharan REACH tersedia atas permintaan
Rintangan arus lonjakan tinggi
Menahan keadaan pemanduan yang teruk
Sifat peleburan yang selamat dan boleh dipercayai
Perlindungan berganda terhadap beban lampau dan litar pintas
Peningkatan suhu rendah dan penggunaan kuasa, memanjangkan julat bateri
Kapasiti pecah yang tinggi
Prestasi berbasikal yang tinggi
Perlindungan pek bateri
BDU dan PDU
Kotak Simpang Bateri untuk alat bantu
INI/SEMUA
Penyimpanan Tenaga Elektrik
Pengecas bateri
Perlindungan pek supercapacitor
Perlindungan sandaran untuk geganti DC / pemutus / suis
Putuskan Sambungan Keselamatan Penyelenggaraan (MSD)
is09001 iatf16949
China
taip | I2t(A2s) | Kehilangan kuasa 0.5 In(w) | Berat bersih (g) | |
Meleleh | Membersihkan | |||
EV20J500-50A | 380 | 750 | 1.10 | |
EV20J500-60A | 550 | 1100 | 1.40 | |
EV20J500-70A | 750 | 1500 | 1.58 | |
EV20J500-80A | 930 | 2280 | 1.80 | |
EV20J500-100A | 1500 | 3010 | 2.30 | |
EV20J500-125A | 1410 | 4202 | 3.10 | |
EV20J500-150A | 2010 | 6100 | 3.68 |
taip | I2t(A2s) | Kehilangan kuasa 0.5 In(w) | Berat bersih (g) | |
Meleleh | Membersihkan | |||

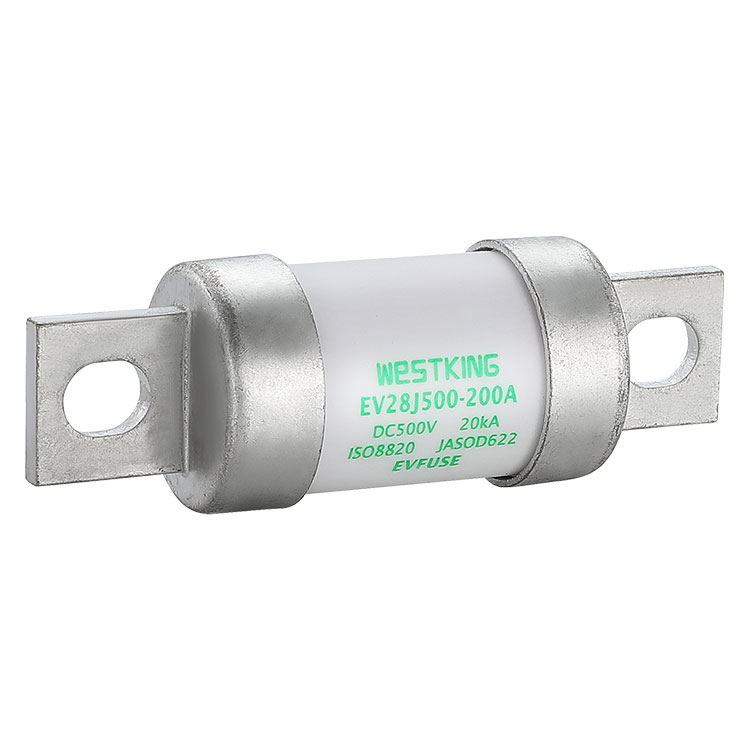

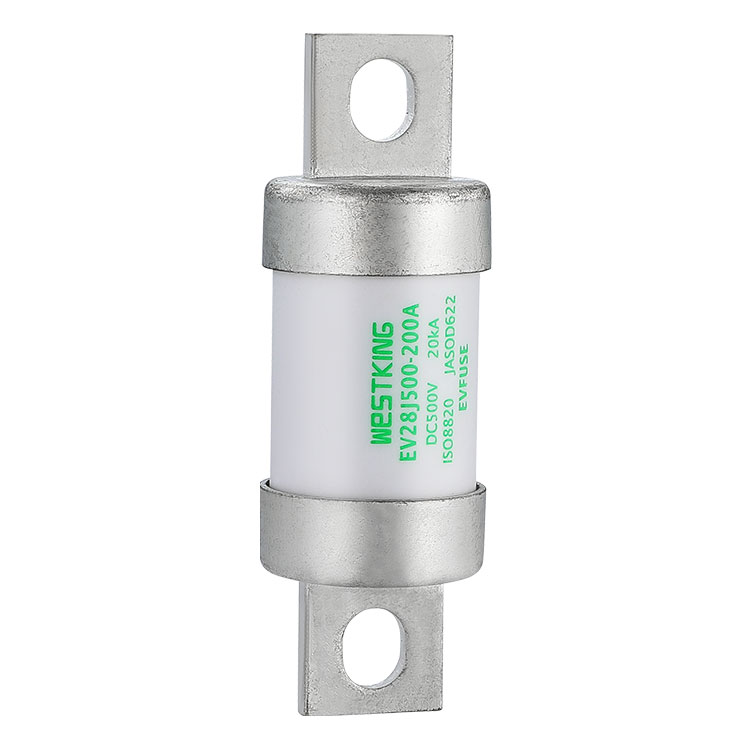

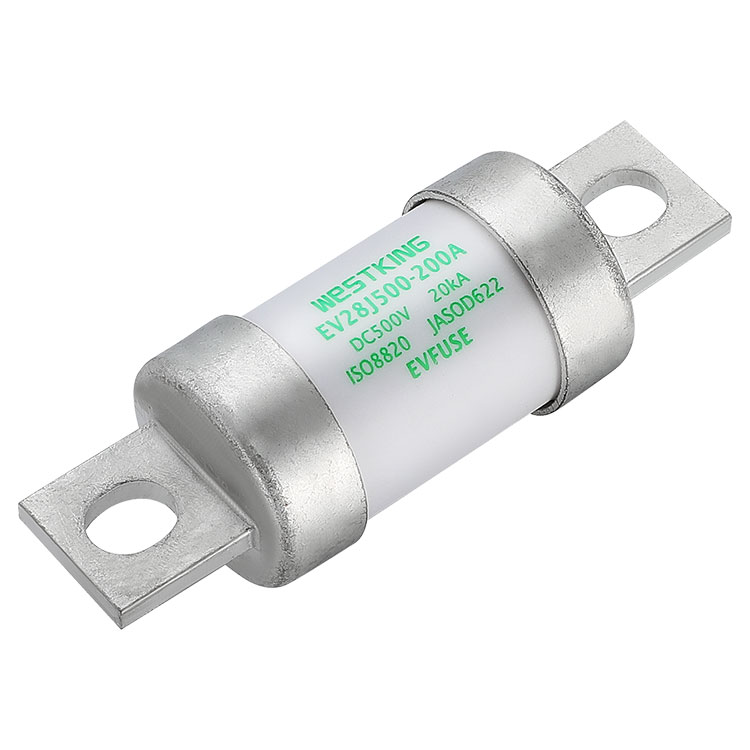

EV28J500-100A | 1050 | 3620 | 3.20 | |
EV28J500-125A | 2200 | 7400 | 4.00 | |
EV28J500-150A | 3390 | 10200 | 4.90 | |
EV28J500-175A | 3840 | 11050 | 5.70 | |
EV28J500-200A | 4300 | 12800 | 6.80 | |
EV28J500-250A | 5400 | 15020 | 7.50 |
taip | I2t(A2s) | Kehilangan kuasa 0.5 In(w) | Berat bersih (g) | |
Meleleh | Membersihkan | |||

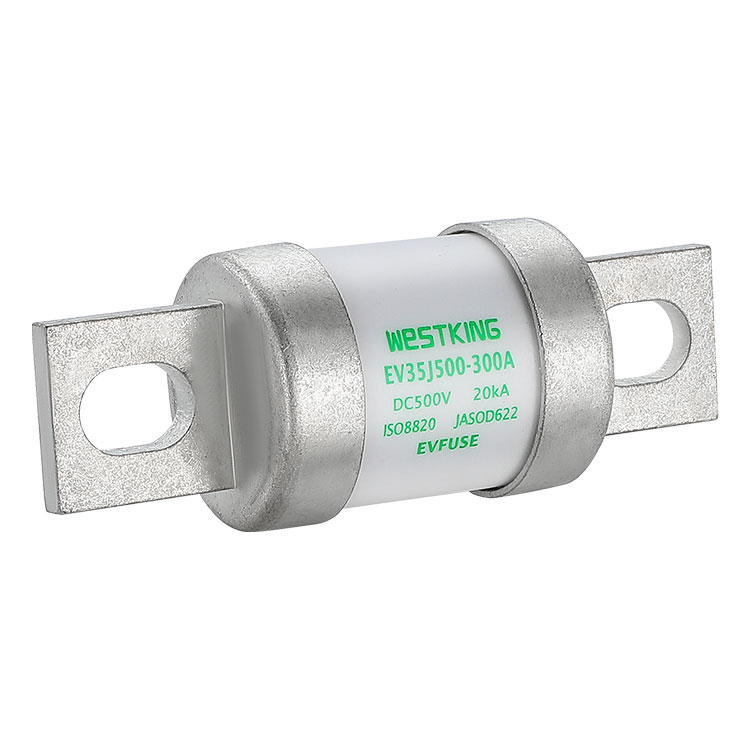

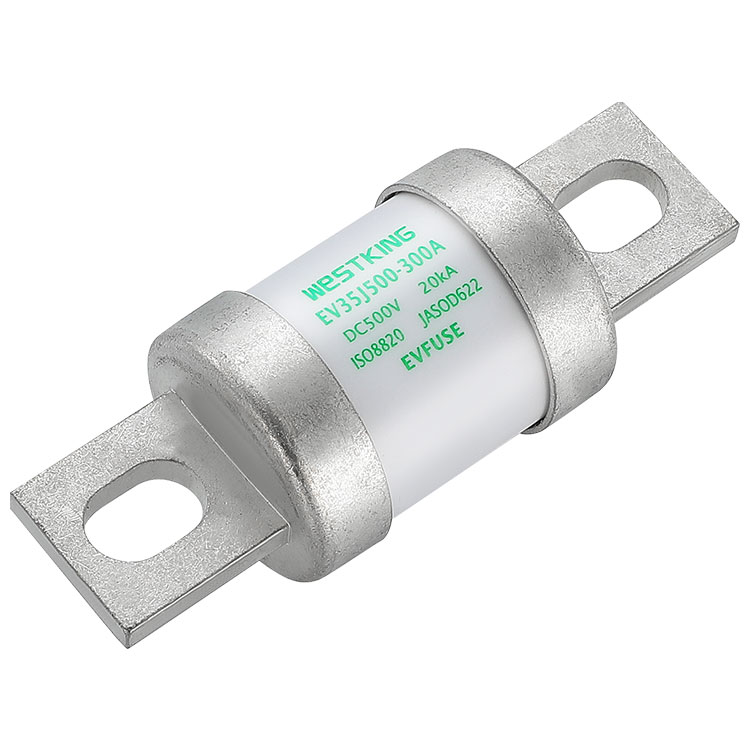

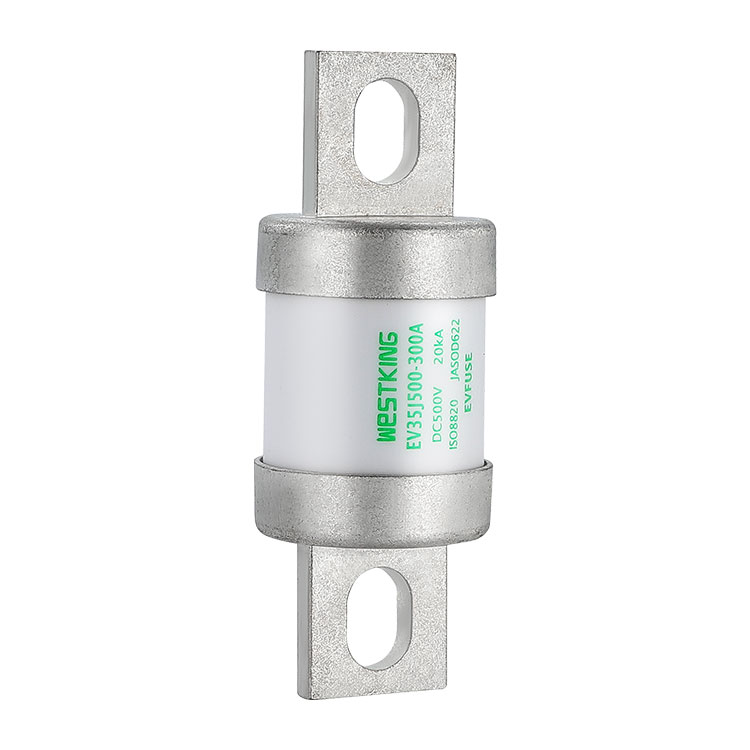

EV35J500﹣200A | 3250 | 27000 | 6.20 | |
EV35J500﹣250A | 6000 | 48500 | 6.90 | |
EV35J500﹣300A | 7100 | 60000 | 7.80 | |
EV35J500﹣350A | 11500 | 90500 | 8.80 | |
EV35J500﹣400A | 15000 | 110000 | 10.20 |
taip | I2t(A2s) | Kehilangan kuasa 0.5 In(w) | Berat bersih (g) | |
Meleleh | Membersihkan | |||

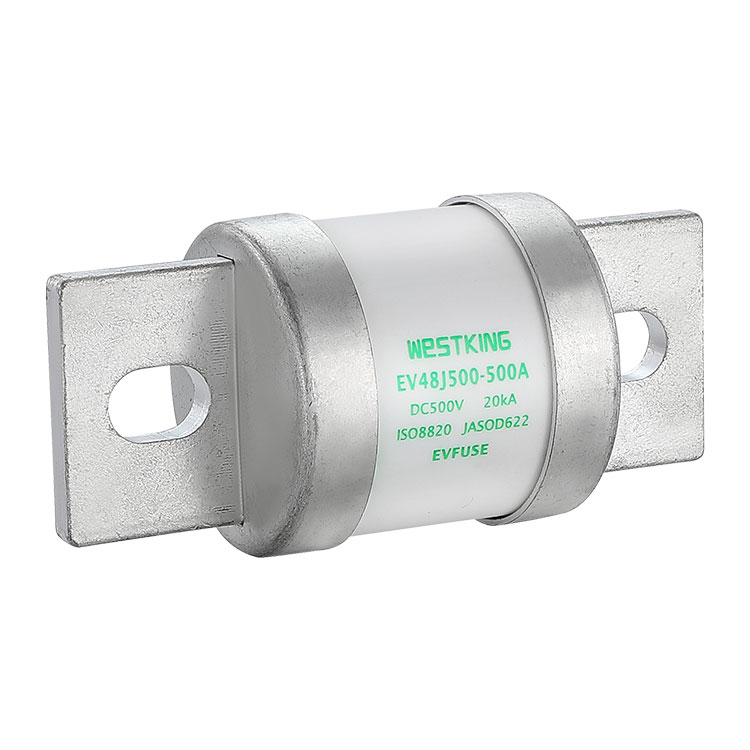

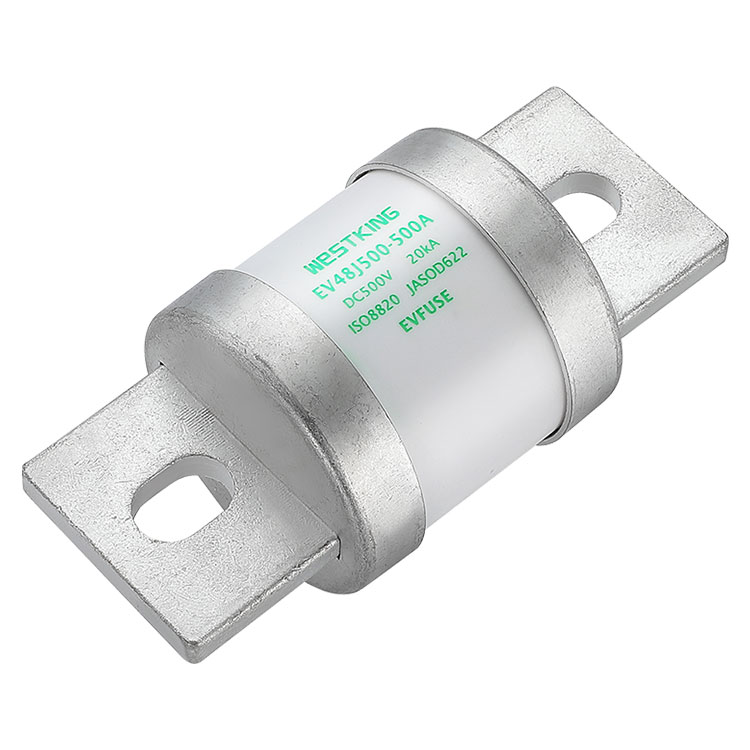

EV48J500-300A | 14000 | 130000 | 7.25 | |
EV48J500-350A | 20000 | 185000 | 8.60 | |
EV48J500-400A | 25000 | 240000 | 10.50 | |
EV48J500-450A | 31600 | 300000 | 12.60 | |
EV48J500-500A | 41300 | 400000 | 14.00 | |
EV48J500-550A | 51000 | 500000 | 15.80 | |
EV48J500-600A | 59000 | 560000 | 17.50 |
Penerangan:
1. Fius beroperasi secara normal dalam julat suhu -5°C hingga 40°C, dan tiada pembetulan tambahan diperlukan.
2. Syarat penggunaan yang dibenarkan ialah -40°C hingga 85°C.
3. Dalam julat syarat penggunaan yang dibenarkan, rujuk jadual ini.
WESTKING akan memperkenalkan anda kepada struktur AUTOMOTIVE GRED EVFUSE, yang jauh berbeza daripada kilang lain, dan ia adalah struktur fius yang direka khusus untuk kenderaan elektrik tenaga baharu.
1-Tudung hujung logam dan kaki tembaga ungu diikat dengan kukuh melalui rivet dan kimpalan semula untuk menjamin kestabilan mereka terhadap getaran.
2-Tiub fius diperbuat daripada seramik alumina tinggi, mampu menahan pendedahan arka elektrik dan mengekalkan bentuknya di bawah suhu tinggi.
3-Elemen fius dibuat daripada bahan aloi Jepun yang diimport, menjamin daya tahannya terhadap aksi semasa.
4-Medium pelindapkejutan arka ialah pasir kuarza ketulenan tinggi, dibersihkan dan diproses secara terpilih.
Prosedur pengawetan yang dibangunkan 5-WESTKING digunakan untuk memejal pasir kuarza, menghalang elemen fius daripada terbelah akibat getaran dan mengurangkan keamatan impak arka elektrik dengan cekap.
6-Pasangan gangguan dilaksanakan untuk penutup hujung dalam dan luar untuk meminimumkan rintangan.
